色母料使用时应该注意什么?色母粒厂家欧丽塑胶在下文中给您解读。1.色母料对生产设备、工艺技术的要求,
1.色母料对生产设备、工艺技术的要求
(1)加热系统:在使用色母料时,应注意设备各段加热圈或加热板是否处于良好的工作状态,加热圈应与料筒、模头外表面紧贴,防止由于受热不均匀,影响色母料在混炼腔内部均匀扩散,造成制品表面产生着色条纹或斑点。目前,所用注射机与挤出机电热圈接线柱大多采用金属螺丝,因长期受热工作,表面容易锈蚀,造成电阻增大,使功率降低,应经常检查维护。同时还要保持温控仪表的高灵敏度。为使色母料进人棍炼腔后能尽快熔化,并与塑料之间混合均匀,需适当提高加料段温度,使之接近塑化段或略大于塑化段温度。为防物物料倒回料斗,可将加料斗下部冷却水打开。
(2)背压:使用注塑机时,应保持1.0~1.5 MPa的背压,以提高螺杆的混炼效果,使色母料扩散得更加均匀,有利于增加制品表面光泽,减少或消除色斑。,当模具比较复杂时(如有加强筋、开孔、厚薄不一等),提高背压的效果更好。
(3)静态混合器:挤出机螺杆的长径比大或模头部分加人数层过滤网提高了背压,所以分散性好;注塑成型时,在螺杆前端加人静态混合器,或使用带有增加混炼效果的螺杆,能更有效地使色母料分散均匀。
(4)色母料对加工设备的要求:在加工注塑制品时,应使用螺杆式注塑机。在使用功能色母料注塑制品时,须认真考虑设备的选用以及制品对模具的要求。如云石色母料制品一般使用柱塞式注塑机成型,否则云石条纹被棍炼后消失或减弱;对于一些要求制品外观比较光亮的制品,须对模兵进行抛光,最好能达到镜面级粗糙度。
2.色母料的选择与应用
(1)色母料的外观:色母料的外观主要指色付料的颜色、形状、光亮程度等。由于色母料含有高浓度着色剂,它的外观颜色并不等于最终制品的颜色,其制品颜色常受使用色母料的配方、生产设备、成型工艺,以及色母料本身的耐热性、分散性等因素的影响而发生变化:色母料厂提供的标准色板也只能作为参考。色母料的光亮程度能大致体现出色母料分散好坏。如色母料颗粒外表非常光亮,无瑕疵,其分散性相对要好些;反之,外表暗淡无光,手感毛糙,其分散性则差。

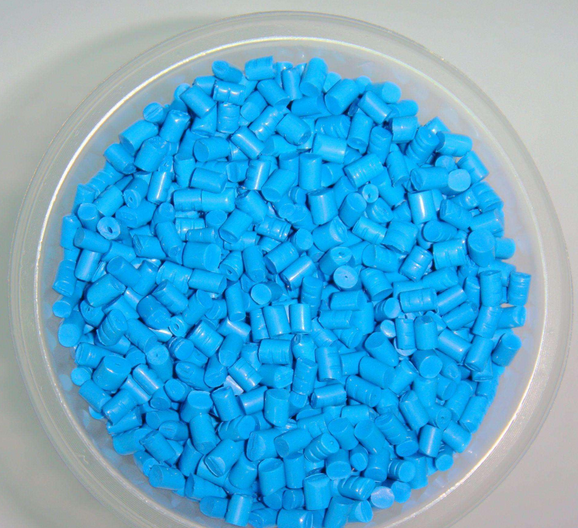

色母料的形状根据其加工工艺的不同有二种:圆柱状、圆片状、方片状。通过单或双螺杆挤出,炸冷切成型的色母料,其外形一般为直径0.2 正负0.5 mm,长度为3.5 正负0.5mm的圆柱形颗粒;而通过单、双螺杆挤出,热切成型的色母料,其外形一般为直径2.5 正负1mm,平均厚度为1.5mm的圆片状颗粒;而通过两辊塑炼,用板式切粒的色母料为方片状。
(2)色母料的选择:选择色母料主要从两个方面着手。首先考虑的是色母料的质量,它直接关系到听生产塑料制品质量的优劣,从色母料的外观只能看到其外观颜色、光亮度、颗粒粗细程度等,而看不出色母料的内在性能。因此在选择色母料时,要选择信誉好的专业厂家生产的色母料。
色母料的价格也是用户考虑的一个重要因素,由于色母料的浓度不同,分散效果不同,用量也有所不同,因此有可能单价高的色母料用星小,综合成本反而低。所以在考虑色母料的价格时要综合考虑,不能只看单价。
(3)色母料的贮存:一般地说,色母料可以长期保存,不必担心保存期的问题,因为色母料中的颜料及助剂分散于载体树脂中,处于比较稳定的状态。但对于含有耐迁移性差的有机染料或其他成分的色母料,则因迁移而慢慢地损失掉部分着色剂或助剂,而不能长期保存。还有些色母料因保存不当,外观质量变差,但其内在质量没有多大变化,不影响其使用。
(4)色母料的用量:一般色母料与塑料的稀释比为1:(20~100),选择高稀释比的色母料,可降低使用成本,但对加工设备要求较高。一般活塞式注塑机稀释比为小于等于10,螺杆式注塑机为大于等于1 : 20。稀释比还与螺杆的长径比有关,当L/D小于等于16 : l时,选用稀释比不超过1:20的色母料;对于混炼性优良的螺杆,可选高达1:100的色母料;对于薄膜用色母料及注塑薄制品、挤出超薄膜,宜选用较小稀释比的色母料I:(20一30)。
(5)防止静电吸附:在使用色母料时,有可能发生色母料粘附料斗壁的静电吸附现象,此时可将料斗接地以清除静电,或使用静电清除剂。
(6)含毒物质的控制:有些塑料制品常与人体接触,如玩具、食品包装制品等,,在为这类制品着色时要考虑颜料中是否有有毒助剂;对于出日产品,还应了解国外对人境产品有毒元素的含量标准,欧洲、美国对这一标准要求相当严格。
更多色母粒相关讯息欢迎通过官网首页联系咨询欧丽。
上一篇:色母粒塑料配色程序是怎样的?
